SIMONEソフトウェア

シミュレーション

動的また定常状態のシミュレーション

動的シミュレーション

基本的な動的シミュレーションモジュールは、一般的に発生するすべての制御タスクを解決するためのシミュレーションランを実行できます。パイプ以外の要素も含むすべてのネットワークを管理します:

  • オン/オフバルブ
  • 制御バルブ‐減圧装置、流量リミッター、スロットルバルブ、チェックバルブ
  • 抵抗素子
  • ガス貯留槽
  • コンプレッサーステーションの基本モデル(「フリーモード」および「ジェネリック」)

必要に応じて、いくつかの拡張モジュールをシミュレーションシステムに統合できます。

定常状態シミュレーション

定常状態の計算のため、ソリューションに迅速な収束を提供する特別なソフトウェアモジュールが開発されました。定常状態シミュレーションモジュールは、動的モジュールの機能をそのままに、定常状態計算の性質に基づいていくつかの変更を加えたものです。

コンプレッサーステーション

簡略化されたモデリング

簡略化されたコンプレッサーステーションのモデリングは、主にネットワーク構造の設計とマーケティング研究での使用を目的としています。簡略化されたコンプレッサーステーションモデリングには以下の2つのレベルがあります:

  • フリーモード:最も単純なモデリング方法であり、コンプレッサーステーションを「全能」ユニットとして扱います。ほとんど制約はありません。
  • 一般的なコンプレッサー:動作が一連の動作フィールド境界曲線(最小および最大流量、最大電力、固定効率)によって記述されます。

デバイス指向のコンプレッサーステーションモデル

この普遍的で詳細なモデリングは、実際のネットワークでの分析研究とオンライン情報及び制御システムでの使用の両方のサービスを実行し、シミュレーションの制度を大幅に向上させます。

コンプレッサーステーションは、ターボコンプレッサー、レシプロコンプレッサー、ガスタービンドライブ、エレクトロドライブ、ガス駆動ドライブ、ガスクーラーで構成されており、その数と構成はユーザーによって決められます。コンプレッサーユニットのあらゆるステージベースのシリアル/パラレル構成でモデル化することも可能です。

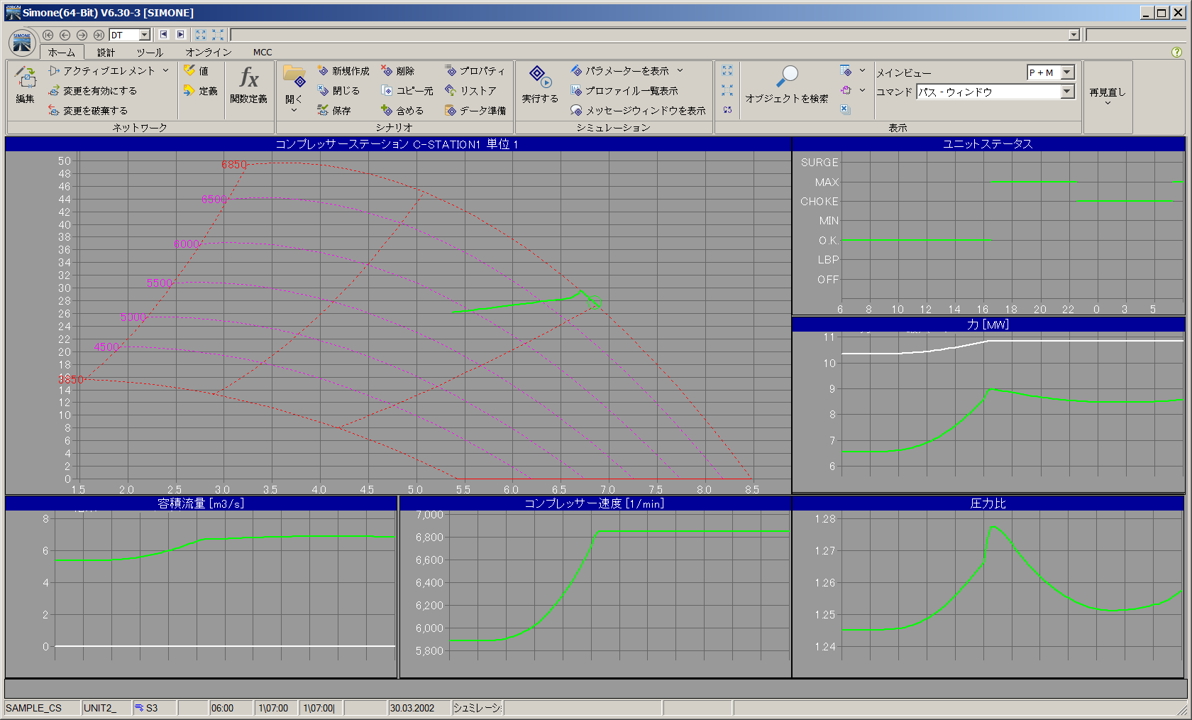

SIMONE - Compressor Stations

コンプレッサーステーションの実行可能性テスト

コンプレッサーステーションの実現可能性と制御法則を自動チェックするシステムは、ユニバーサルデバイス指向のモデリングを促進するために開発されました。

熱力学

高精度の温度分布が必要な場合(極端な圧力効果のある水中パイプラインやコンプレッサーステーションの下流の流れのシミュレーションなど)、熱力学オプションを適用する必要があります。

熱力学モデルでは、以下の2つの要素が考慮されます:

  • ジュールトムソン効果に起因する流動ガスの熱過度現象。
  • 流れているガスと外被チューブとの間のネル交換から生じる熱過度現象。このモデルは周囲の熱量もカバーします。

ガスクーラーとヒーターの正確な説明も含まれています。

ガス品質のトラッキング

SIMONEは、品質の異なる複数の出所からのガスによって供給されるネットワークに対して、ガス組成追跡への独自のアプローチを提供します。これにより、パイプラインシステム全体で品質の異なるガスフローの伝送と併合をシミュレーションできます。

品質追跡モジュールは、非常に高い精度の要件を満たすように設計されているため、シミュレーションベースのエネルギー課金での使用に適しています。

混合ステーション

現在、SIMONEではガス混合を制御するために2種類の混合ステーションが定義されており、リクエストに応じて他の種類も追加することができます。
