ПРОГРАММНЫЙ КОМПЛЕКС SIMONE

Моделирование

Динамическое и стационарное моделирование

Динамическое моделирование

Основной модуль динамического моделирования может выполнять расчёты сценариев для решения всех возникающих задач управления. Он работает сразу со всей сетью, в том числе и c нетрубными элементами:

  • Кран открыт/закрыт
  • Управляемые клапаны – редукторы давления, ограничители расхода, дроссельные клапаны, обратные клапаны
  • Элементы сопротивления
  • Хранилище
  • Упрощенные модели компрессорных станций: FREE («свободная») и GENERIC («обобщенная»)

При необходимости в систему моделирования можно также интегрировать несколько других расширений по пожеланию пользователя.

Стационарное моделирование

Данный специальный модуль стационарного моделирования был разработан для обеспечения надежного и очень быстрого приближения к стационарному решению. Сохраняет функциональность динамического модуля с несколькими модификациями по сравнению с особенностями стационарного расчета.

Компрессорные станции

Упрощенное моделирование

Упрощенное моделирование компрессорных станций предназначено, в основном, для использования в проектировании структуры сети и маркетинговых исследований. В системе предусмотрены два уровня упрощенного моделирования компрессорной станции:

  • FREE («свободная») - этот простейший способ моделирования рассматривает компрессорную станцию как «всемогущую», с ограничением только по минимальному давлению входа, максимальному давлению выхода и по направлению тока.
  • GENERIC («обобщенная») - поведение модели описывается помимо ограничений модели FREE ещё набором кривых – границ операционного поля (минимальный и максимальный расход, максимальная мощность, максимальная степень сжатия) и фиксированными значениями КПД нагнетателя и привода.

Модель устройств компрессорной станции

Это универсальное и детальное моделирование работает как для аналитических исследований реальной сети, так и для систем моделирования в реальном масштабе времени – главным образом, вводя заметное увеличение точности расчётов.

Компрессорная станция может содержать следующие оборудование: турбокомпрессоры, поршневые компрессоры, газотурбинные приводы, электроприводы, газомоторные приводы и охладители газа, в любом количестве. Компрессорная станция может быть смоделирована в любой конфигурации на основе последовательных и параллельных соединений.

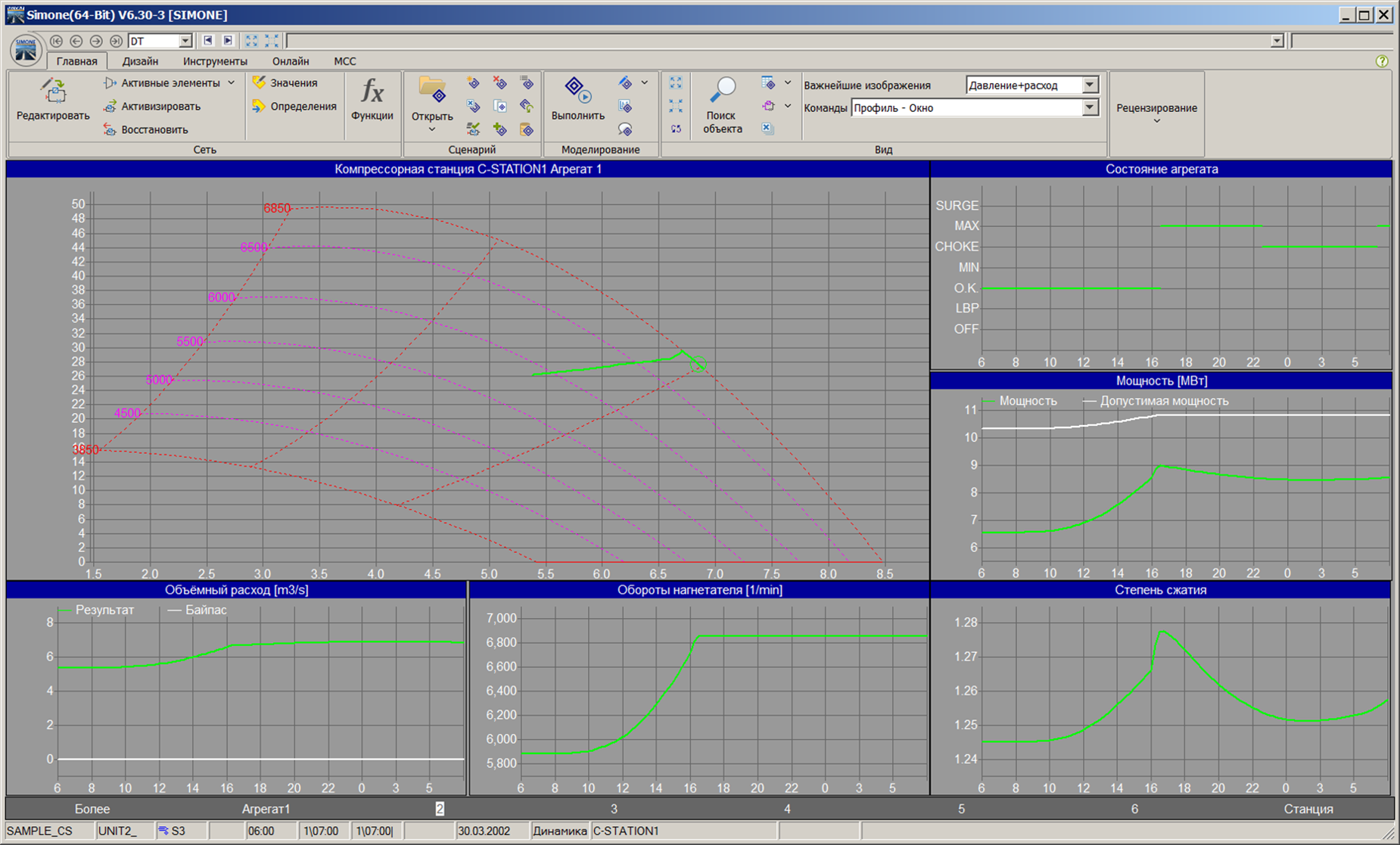

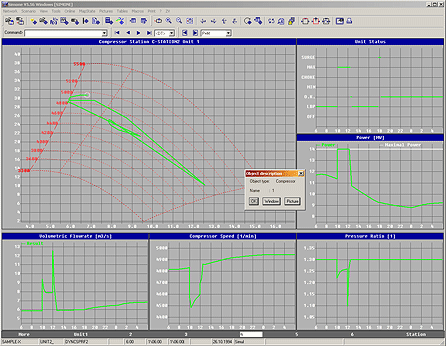

SIMONE - компрессорные станции

Техническая проверка компрессорной станции

Система для автоматической проверки возможностей компрессорной станции и законов управления была разработана с целью поддержки универсальной модели станции, ориентированной на устройства, а именно, в для сложных многоагрегатных станций.

Тепловая динамика

При требовании высокой точности распределения температуры (к примеру, у подводных трубопроводов с крайним перепадом давления или при моделировании потока за компрессорной станцией) необходимо применить модель тепловой динамики.

Модель тепловой динамики учитывает два следующих компонента:

  • Процессы теплообмена в газовом потоке в результате эффекта Джоуля-Томпсона.
  • Процессы теплообмена в результате теплопередачи между потоком газа и обертывающей трубой с учётом окружающей её среды. Модель также охватывает теплоемкость среды.

Включено также точное описание газоохладителей и обогревателей.

Наблюдение за качеством газа

Для сетей с газом из нескольких источников с разным качеством SIMONE предлагает уникальный подход к слежению за составом газа, которое позволяет считать передачу и слияние потоков газа во всей трубопроводной системе.

Модуль отслеживания качества был разработан, чтобы удовлетворить очень высокие требования к точности. Поэтому с ним можно работать в качестве источника точных данных по составу газа для выставления счетов за поставки газа в единицах измерения энергии.

Смешивающие станции

В настоящее время система SIMONE содержит две разных модели смешивающих станций, предназначенных для контролируемого смешивания газа. Имеющийся шаблон позволяет легко создавать и включать также и другие модели по запросу пользователя.
